2015-01-20 13:29:47

一、主要技術(shù)指標(biāo)：

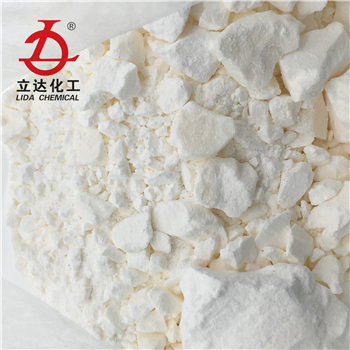

外觀：白色或淡黃色固體
熔點(diǎn)：≥37℃
溶解性：可溶于異丙醇、甲苯、二甲苯、白油等，遇水水解
二、主要用途：
本品為一種性能特別優(yōu)良的無機(jī)材料表面處理劑，處理填料時，反應(yīng)活性高，分散性非常好，熱穩(wěn)定性也好，解決其他偶聯(lián)劑處理（鋁酸酯等）填料時的發(fā)粘、泛黃現(xiàn)象，特別在納米超微粒料中效果顯著。
1．用于聚乙烯膜、吹膜時不起泡，填料非常易粒分散，機(jī)械性能好；
2．處理填料，可提高PP、PE、PVC的抗沖強(qiáng)度，伸長率等，同時可降低復(fù)合材料的熔融粘度，還可提高復(fù)合材料的熱穩(wěn)定性和表面光潔度，尺寸穩(wěn)定性；
3．在橡膠制品中提高抗撕裂強(qiáng)度，在氟橡膠和硅橡膠中尤其有效；
4．涂料中，可提高固體填充量，降低粘度，同時賦予涂層的耐磨性、抗腐蝕性能，降低燒烤溫度，縮短燒烤時間；
5．在磁性記錄材料中可大大提高磁性含量，使磁記錄材料有較好的流動性和可涂性。
三、使用方法：
1．將填料在100-110℃預(yù)干燥，以除去游離水份，時間根據(jù)填料含離水份確定。（控制填料水份≤0.3即可，一般時間為2-5分鐘）；
2．將干燥的填料投加到捏合機(jī)中攪拌，在120-140℃溫度下捏合5-10分鐘后即可出料。但應(yīng)注意硬脂酸有機(jī)醇之類含羧基、羥基的組分。應(yīng)在偶聯(lián)劑對填料進(jìn)行活化改性3-5分鐘后加入（一般在出料1分鐘前加入）。
四、注意事項：
填料改性后要注意散熱，否則會發(fā)黃。

上一篇 下一篇
